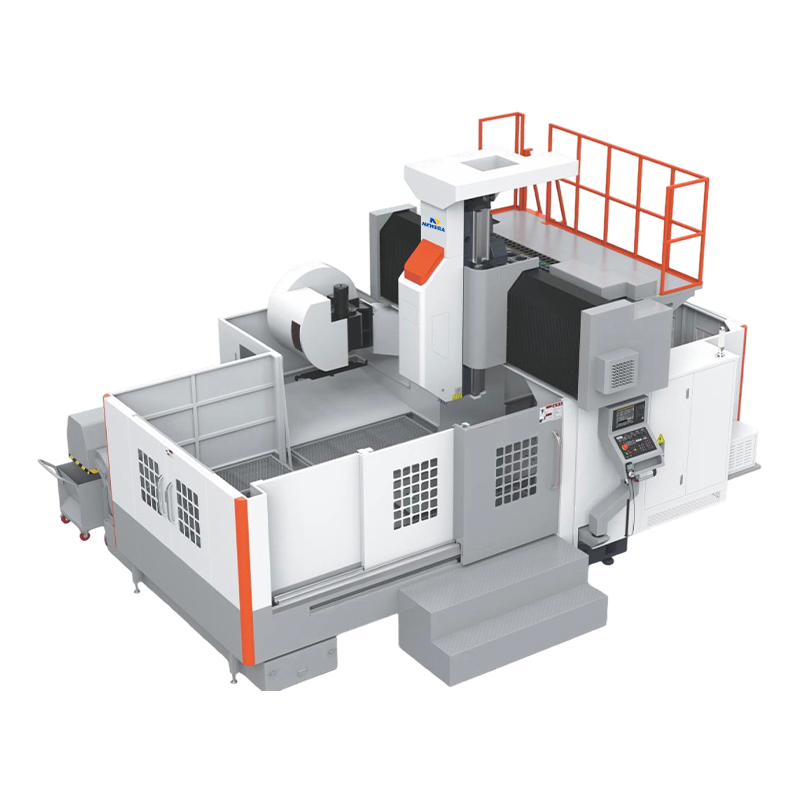

A pusat pemesinan gantri ialah alat mesin CNC dengan struktur jenis gantri, digunakan secara meluas untuk pemesinan bahan kerja yang besar dan berat. Ciri reka bentuknya memberikan ketegaran dan kestabilan yang tinggi, menjadikannya sangat sesuai untuk tugas pemesinan yang memerlukan ketepatan tinggi dan beban berat, seperti dalam aeroangkasa, pembinaan kapal, pembuatan acuan dan pembuatan jentera. Berbanding dengan pusat pemesinan menegak atau mendatar tradisional, pusat pemesinan gantri boleh menahan daya pemotongan yang lebih besar, mempunyai julat pemesinan yang lebih besar, dan kecekapan pengeluaran yang lebih tinggi.
1. Struktur Asas dan Prinsip Kerja Pusat Pemesinan Gantry
Katil pusat pemesinan gantri menggunakan struktur berbentuk "gantry". Kepala gelendong merentangi bahan kerja melalui lajur pada kedua-dua belah, membentuk kawasan pemesinan rentang besar. Struktur ini membolehkan alat mesin melakukan pemesinan yang cekap pada meja kerja yang besar, terutamanya sesuai untuk pemesinan bahan kerja yang besar dan berat. Prinsip kerjanya adalah serupa dengan alat mesin CNC konvensional, menggunakan sistem CNC untuk mengawal pergerakan tepat setiap paksi untuk menyelesaikan pelbagai operasi seperti pengilangan, penggerudian, dan penorehan.
Pusat pemesinan gantri biasanya menampilkan motor servo berketepatan tinggi dan laluan panduan linear pada gelendong dan meja kerja mereka, memberikan gerakan yang lancar dan tepat. Pada masa yang sama, penukar alat automatik membolehkan perubahan alat automatik, meningkatkan kecekapan pengeluaran dan mengurangkan campur tangan manual.
2. Ciri-ciri Utama Pusat Pemesinan Gantry
(1) Ketegaran dan Kestabilan Tinggi: Oleh kerana struktur gantrinya, pusat pemesinan gantri boleh menahan daya pemotongan dan beban yang besar, mengekalkan ketepatan tinggi walaupun di bawah beban yang tinggi, menjadikannya sesuai untuk pemotongan berat dan pemesinan bahan kerja yang besar.
(2) Julat Pemesinan Besar: Oleh kerana reka bentuk strukturnya, pusat pemesinan gantri biasanya dilengkapi dengan meja kerja yang besar, membolehkan pemesinan bahan kerja yang besar, menjadikannya sesuai untuk pemesinan ketepatan bahagian besar.
(3) Pemesinan Ketepatan Tinggi: Reka bentuk ketegaran tinggi pusat pemesinan gantri membolehkan mereka memberikan ketepatan pemesinan yang sangat tinggi semasa pemesinan kompleks dan ketepatan, berprestasi baik terutamanya dalam pemesinan acuan ketepatan dan bahagian aeroangkasa.
(4) Tahap Automasi Tinggi: Pusat pemesinan gantri biasanya dilengkapi dengan penukar alat automatik, yang boleh bertukar secara automatik antara alat yang berbeza, meningkatkan kecekapan pengeluaran dan menyesuaikan diri dengan pengeluaran kelompok dan keperluan proses yang kompleks.
(5) Pemesinan berbilang paksi: Pusat pemesinan gantri moden menyokong pemesinan berbilang paksi, membolehkan pemesinan serentak dalam berbilang paksi seperti X, Y dan Z, memenuhi keperluan pemesinan pelbagai bahagian yang kompleks.
3. Kawasan Aplikasi Pusat Pemesinan Gantri
Pembuatan Acuan: Pusat pemesinan gantri sesuai untuk pemesinan pelbagai jenis acuan besar, terutamanya berfaedah dalam pembuatan acuan yang memerlukan pemesinan lubang ketepatan dan rawatan permukaan yang kompleks.
Aeroangkasa: Oleh kerana julat pemesinan yang besar dan keupayaan pemesinan berketepatan tinggi, pusat pemesinan gantri digunakan secara meluas dalam pemesinan komponen aeroangkasa, seperti bingkai pesawat dan bahagian enjin.
Pembinaan kapal: Bahagian kapal biasanya besar dan kompleks; pusat pemesinan gantri boleh mengendalikan bahan kerja yang besar dan berat, memenuhi keperluan pemesinan industri pembinaan kapal.
Pembuatan Jentera: Pusat pemesinan gantri digunakan secara meluas untuk pemesinan komponen mekanikal yang besar, seperti katil alat mesin, sokongan dan bingkai.
Pembuatan Automotif: Dalam industri automotif, pusat pemesinan gantri boleh digunakan untuk memesin bahagian automotif yang besar, seperti bahagian enjin dan rangka badan.
4. Kesilapan dan Penyelesaian Biasa untuk Pusat Pemesinan Gantry
Walaupun pusat pemesinan gantri menawarkan kelebihan ketara dalam ketepatan dan kapasiti pemesinan, struktur kompleks dan beban kerja yang tinggi menjadikan mereka terdedah kepada kerosakan. Di bawah adalah beberapa kesalahan biasa yang mungkin dihadapi semasa penggunaan pusat pemesinan gantri dan penyelesaiannya.
| Jenis Kerosakan | Gejala Biasa | Kemungkinan Punca | Penyelesaian |
| Kerosakan Penghantaran Mekanikal | Penurunan ketepatan pemesinan, bunyi yang tidak normal, getaran | Pemandu rel/skru plumbum haus, pelinciran lemah, galas rosak | Bersihkan dan pelincir semula rel pemandu/skru plumbum; menggantikan galas yang rosak; laraskan kelegaan komponen penghantaran. |
| Kerosakan Spindle | Terlalu panas gelendong, kelajuan tidak stabil, getaran berlebihan | Haus galas gelendong, ketidakseimbangan alat, penyejukan tidak mencukupi | Gantikan galas; alat pengimbangan semula; periksa sistem penyejukan gelendong (cth., pam air, paip). |
| Penggera Sistem Servo | Penggera pemandu (cth., lebihan beban, ralat pengekod) | Sarat motor, kabel pengekod longgar, tetapan parameter yang salah | Periksa sama ada beban terlalu tinggi; sambung semula kabel pengekod; pulihkan pemacu servo kepada parameter lalai dan kalibrasi semula. |
| Kerosakan Penukar Alat | Kesesakan penukar alat, jatuh alat, majalah alat tidak berputar | Tekanan udara tidak mencukupi, kegagalan motor majalah alat, kerosakan sensor | Periksa tekanan sumber udara (≥0.5MPa); bersihkan atau gantikan penderia; tetapkan semula majalah alat secara manual dan tentukur semula. |
Pusat pemesinan gantri adalah peralatan pemesinan yang sangat cekap dan tepat sesuai untuk memproses bahan kerja bersaiz besar, berketepatan tinggi dan beban tinggi. Ia digunakan secara meluas dalam aeroangkasa, pembuatan acuan, pembinaan kapal, dan industri automotif.
