Mengejar Kebolehgunaan Menggunakan reka bentuk penutup yang canggih dan direka bentuk dengan mengambil kira kebolehcapaian ke meja dan pengendalian bahan kerja dengan kren. Ciri-ciri lain untuk kebolehkerjaan yang lebih baik juga disertakan di seluruh mesin. Unit hidraulik dan peranti lain yang memerlukan penyelenggaraan berkala diletakkan di lokasi yang mudah diakses untuk meningkatkan kebolehselenggaraan.
Keluaran gelendong yang lebih besar Menambahkan kuasa keluaran berkadar 15% S3 dan tork; Meningkatkan keupayaan pemotongan berat jangka pendek; Memendekkan pecutan, nyahpecutan dan masa mengetuk tegar.
Motor gelendong generasi baharu Kawalan beban gelendong pintar; Kecekapan mengasar meningkat sebanyak 28%.
HMI baharu lebih mudah Fungsi yang kerap digunakan ditukar daripada tetapan kunci kompleks kepada operasi satu kekunci.
Pemprosesan sistem lebih kuat Tetapan mudah tahap ketepatan pemesinan.
Pembuatan pintar Pengembangan IoT yang mudah; Sertakan semua perjanjian arus perdana.
Majalah alat ATC yang pantas dan boleh dipercayai
Penghawa dingin kabinet elektrik Rangkaian penuh "penyaman udara kabinet elektrik" standard. Elakkan habuk, kabus minyak dan lembapan daripada memasuki bahagian dalam kabinet elektrik, mengawal suhu secara elektronik, memastikan suhu kabinet elektrik tetap, meningkatkan kecekapan kerja keseluruhan mesin dan hayat komponen elektronik. Selain prestasi unggul, ia juga melindungi hayat dan kadar penggunaan mesin.

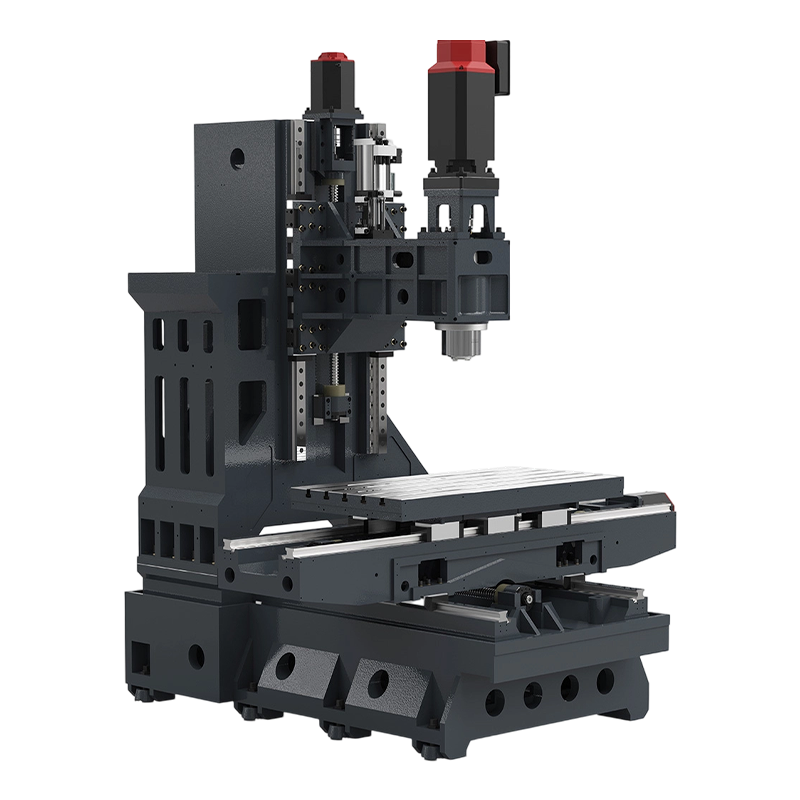

Struktur Fiuslaj dan pelana diperkuat dengan rusuk gunung, dan garis aliran daya adalah yang paling pendek untuk memastikan ketegaran terbaik. Berdasarkan reka bentuk kejuruteraan yang sangat baik, rusuk asas dan lajur pusat pemesinan boleh menahan kilasan, penyerapan hentakan dan memindahkan getaran pemotongan ke kawasan bukan pemotongan. Lajur menggunakan reka bentuk tiub tork yang memberikan ketegaran dan rintangan yang sangat baik terhadap lenturan dan kilasan. Reka bentuk tapak ultra lebar mengurangkan pusat graviti tapak dan melaraskan pusat graviti mesin kepada ketinggian stabil optimum. Bahagian bawah lajur diluaskan untuk meningkatkan kestabilan mesin.
Skru bola pra-tarik tiga paksi Skru kacang pra-tegang gred pengisaran JIS-C3 yang diimport untuk menghapuskan tindak balas, rintangan haba yang tinggi, rintangan haus, rintangan kilasan dan hayat perkhidmatan yang panjang, memastikan pemesinan ketepatan tinggi mesin dan mengguna pakai volum ketepatan yang diimport Mesin pengisian minyak memastikan pelinciran mekanisme suapan paksi.
Pemampat udara ketepatan komposit Pastikan bekalan udara bersih dan pengesanan tekanan komponen mesin. lebih kawalan boleh dipercayai tindakan injap tekanan udara. meningkatkan pemisah titisan air untuk menghapuskan kelembapan sumber luaran.
Parameter Teknikal
Model
Unit
VF116
Perjalanan (X/Y/Z)
mm
1100/600/600
Dimensi meja kerja
mm
1200x600
T-slot
mm
5-18Tx100
Beban maksimum
kg
800
Jarak dari hidung gelendong ke meja
mm
120-720
Jarak dari pusat gelendong ke lajur menegak
mm
650
gelendong
Tirus
BT40
Kelajuan berputar
rpm
12000/10000(Pilihan)
Kuasa motor FANUC
kW
15/11/18.5
Kuasa motor MITSUBISHI
kW
15/11/18.5
Tiga paksi
Kuasa motor FANUC (X/Y/Z)
kW
3.0/3.0/3.0
Kuasa motor MITSUBISHI (X/Y/Z)
kW
3.0/3.0/3.0
Spesifikasi rel (X/Y/Z)
mm
Penggelek: 45/45/45
Bilangan peluncur (X/Y/Z)
Pc
6/4/6
Saiz skru
mm
JIS C3: Φ40
G01 Kadar suapan
mm/min
1-10000
G01 Kelajuan lintasan pantas (X/Y/Z)
m/min
36/36/30
Ketepatan kedudukan
mm
±0.005/300
Ketepatan kedudukan berulang
mm
±0.003/300
Majalah alat
Perpustakaan manipulator
pce.
24
Masa untuk menukar pemotong alat
s
1.3-1.8
Panjang alat maks
mm
300
Diameter alat maks (semua lubang alat penuh dengan alat)
mm
78
Diameter alat maks (lubang alat kosong di kiri dan kanan)
Nantong New Era Technology Co., LTD mengkhusus dalam pembangunan, reka bentuk dan pengeluaran mesin kawalan berangka dan alat mesin CNC selama lebih 20 tahun. Kami mempunyai pasukan profesional dalam pembangunan teknologi, pembuatan dan perkhidmatan jualan.
Sebagai pengilang OEM Pusat Pemesinan Menegak Berprestasi Tinggi VF116 pengilang dan ODM Pusat Pemesinan Menegak Berprestasi Tinggi VF116 syarikat, New Era secara berterusan memperoleh pencapaian saintifik dan teknologi termaju di dalam dan luar negara, dan kini telah berkembang menjadi pengilang profesional dengan pusat pengeluaran dan pemasangan yang lengkap. Kami sentiasa menyediakan pelanggan dengan penyelesaian terbaik dan mencipta nilai maksimum dengan produk berkualiti tinggi dan perkhidmatan sempurna.
